工作流引擎设计：

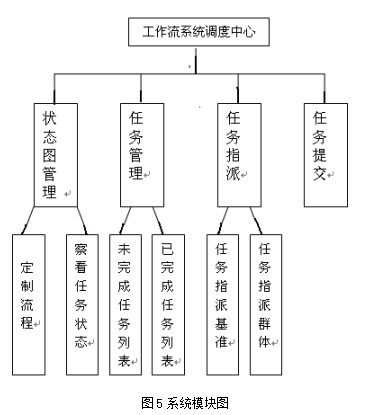

根据工作流引擎的工作流程，综合上述的各功能模块，设计出的系统模块图如图5所示：

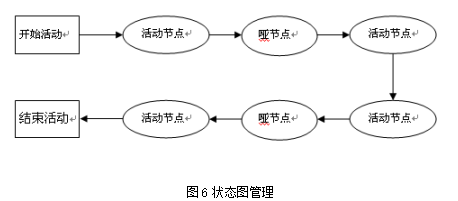

状态图管理如图6：

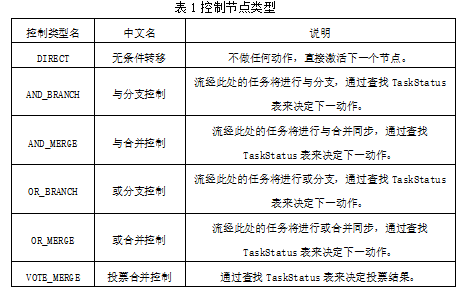

用户通过对活动节点进行操作，主要操作动作有以下表1所示：

上面所定义的6种控制类型的节点，若不能满足业务要求，可以自定义其他的控制节点类型。

一个流程实例产生之时一并产生所有活动节点的初始状态，生成以后则由控制节点来动态修改其状态。任务状态主要有6种：睡眠状态、就绪状态、执行状态、完成通过状态以及完成未通过状态。睡眠状态：流程实例创建时统一设置所有活动节点为该状态，等待唤醒。就绪状态：前趋控制节点将活动唤醒，等待人工处理。执行状态：表示正在进行人工处理，等待处理结果。完成通过状态：表示人工处理结束，移交给控制节点继续下一步处理。完成未通过状态：表示人工处理结束，处理意见为“否决”，同时移交给控制节点继续下一步处理。

任务列表用于记录那些已经创建但尚未完成的任务以及已完成的任务，它们之间用CompletionFlag标记。

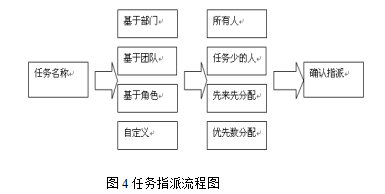

任务指派是指依照某种规则将任务分配给具体人员来执行。只有常规交互活动才涉及到任务指派的问题；其他活动要么在前台不具备实际的应用逻辑，要么由工作流引擎自动调用，因此与任务指派无关。任务指派的基准是：基于部门进行任务指派、基于团队进行任务指派、基于角色进行任务指派、基于自定义的方式进行任务指派。任务指派的基准确定以后，再确定执行任务的群体，具体指派到哪些实际人员还取决于任务指派方法。指派方法有四种：ALL：表示任务将分配给由BasedOn指定的群体中的所有人员。LEAST_WORKING_LIST：表示任务将分配给指定群体中的工作量最少的人员，工作量的多少可以通过ToDoTaskList的统计数据得到。FCFA：表示先来先分配, 即将任务队列中最早创建的任务分配给相应群体中最先提出执行任务请求的个体，任务的创建时间由DateCreated指示。PRIORITY：表示基于优先数分配, 只适合于ROLE_BASED任务指派基准。在表UserInRole中有个字段PriorityNo用于指定相应人员的优先级。用户也可以根据具体需要来添加新的任务指派方法。
业务流程：

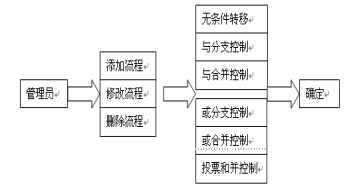

管理员或者超级用户定制工作流程。详见图3
